Atlas abdomen du chat SCTM

Plus de 40 coupes permettant d’étudier
l’abdomen du chat en coupes transversales
ont été acquises sur un chat sain anesthésié.

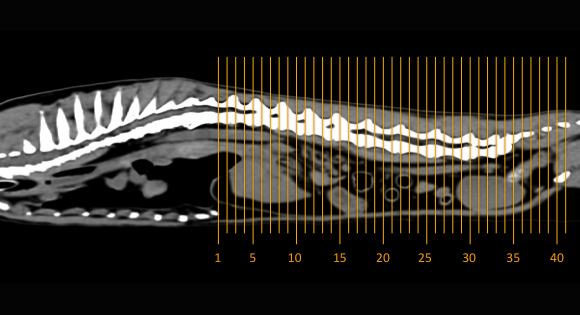

    Coupe médiane reconstruite à partir des coupes transversales
Plan des coupes transversales

PlanCoupe-AChatSCTM


Principe de HOUNSFIELD

Il attribue à l’air la valeur -1000, à l’os la valeur +1000 , à l’eau la valeur 0.

On voit sur ce tableau qu’en plaçant le centre de la fenêtre de visualisation sur le niveau 50 U.H (unité Hounsfield) et en choisissant une largeur de fenêtre de 300 U.H toutes les structures appartenants à la fourchette -100 U.H +200 U.H, correspondante à la fenêtre tissu mou, seront bien visualisées, les structures au-delà de +200 U.H seront blanches et en deçà de – 100 U.H seront noires. Il est donc possible sur la même coupe en faisant varier le niveau et la largeur de la fenêtre de visualisation de voir soit l’os (niveau +300 U.H, largeur 2000), soit les structures cérébrales (niveau +50 U.H largeur 150).
